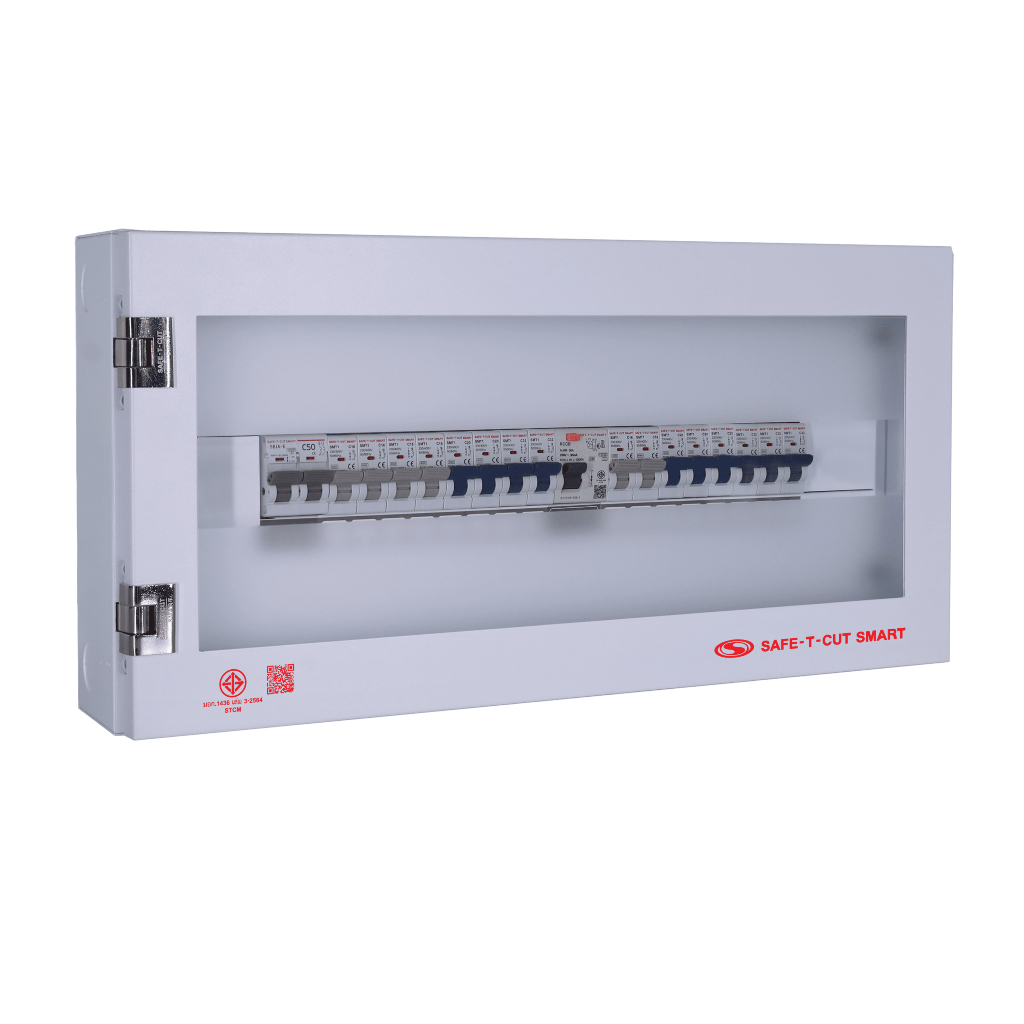

คอนซูเมอร์ยูนิต & RCCB EU รุ่น iGen-02

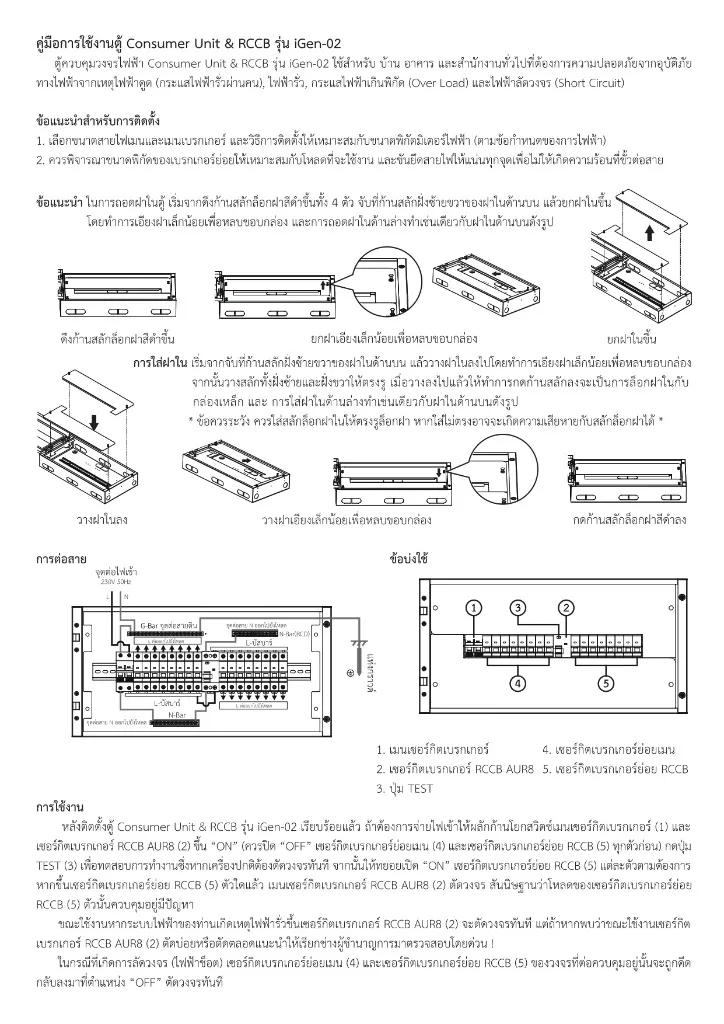

คู่มือการใช้งานตู้ Consumer Unit & RCBO รุ่น iGen-02 BYPASS

การใช้งาน หลังติดตั้งตู้ Consumer Unit & RCCB รุ่น iGen-02 เรียบร้อยแล้ว ถ้าต้องการจ่ายไฟเข้าให้ผลักก้านโยกสวิตช์เมนเซอร์กิตเบรกเกอร์ (1) และเซอร์กิตเบรกเกอร์ RCCB AUR8 (2) ขึ้น “ON” (ควรปิด “OFF” เซอร์กิตเบรกเกอร์ย่อยเมน (4) และเซอร์กิตเบรกเกอร์ย่อย RCCB (5) ทุกตัวก่อน) กดปุ่ม TEST (3) เพื่อทดสอบการทำงานซึ่งหากเครื่องปกติจะต้องตัดวงจรทันที จากนั้นให้ทยอยเปิด “ON” เซอร์กิตเบรกเกอร์ย่อย RCCB (5) แต่ละตัวตามต้องการ หากขึ้นเซอร์กิตเบรกเกอร์ย่อย RCCB (5) ตัวใดแล้ว เมนเซอร์กิตเบรกเกอร์ RCCB AUR8 (2) ตัดวงจร สันนิษฐานว่าโหลดของเซอร์กิตเบรกเกอร์ย่อย RCCB (5) ตัวนั้นควบคุมอยู่มีปัญหา

ขณะใช้งานหากระบบไฟฟ้าของท่านเกิดเหตุไฟฟ้ารั่วขึ้นเซอร์กิตเบรกเกอร์ RCCB AUR8 (2) จะตัดวงจรทันที แต่ถ้าหากพบว่าขณะใช้งานเซอร์กิตเบรกเกอร์ RCCB AUR8 (2) ตัดบ่อยหรือตัดตลอดแนะนำให้เรียกช่างผู้ชำนาญการมาตรวจสอบโดยด่วน !

ในกรณีที่เกิดการลัดวงจร (ไฟฟ้าช็อต) เซอร์กิตเบรกเกอร์ย่อยเมน (4) และเซอร์กิตเบรกเกอร์ย่อย RCCB (5) ของวงจรที่ต่อควบคุมอยู่นั้นจะถูกดีดกลับลงมาที่ตำแหน่ง “OFF” ตัดวงจรทันที

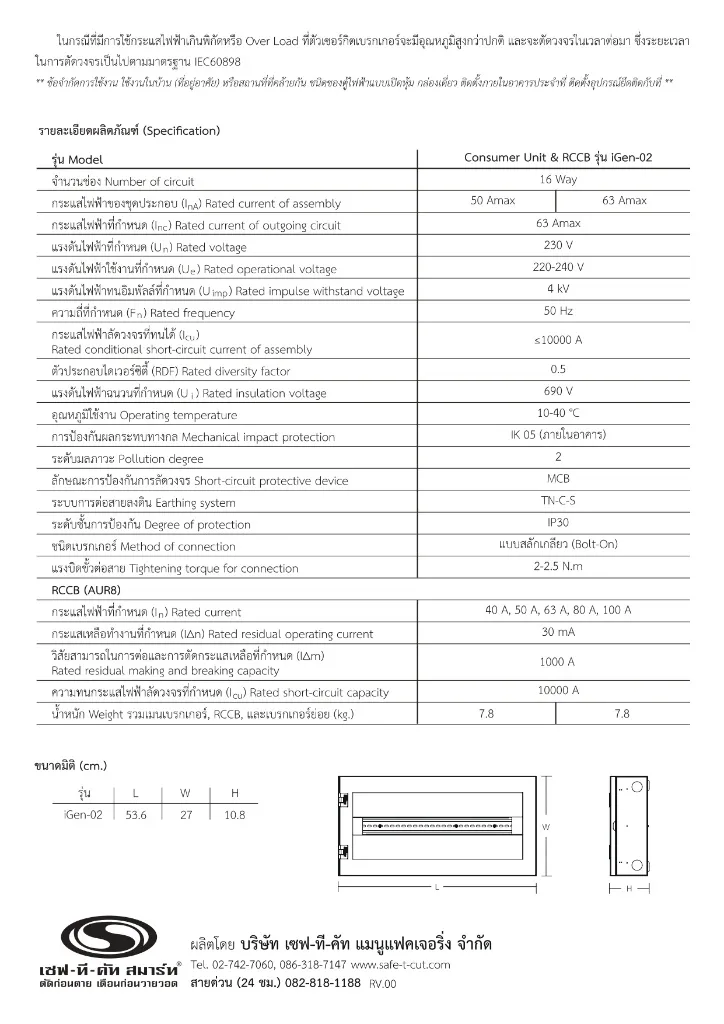

ในกรณีที่มีการใช้กระแสไฟฟ้าเกินพิกัดหรือ Over Load ที่ตัวเซอร์กิตเบรกเกอร์จะมีอุณหภูมิสูงกว่าปกติ และจะตัดวงจรในเวลาต่อมา ซึ่งระยะเวลาในการตัดวงจรเป็นไปตามมาตรฐาน IEC60898

** ข้อจำกัดการใช้งาน ใช้งานในบ้าน (ที่อยู่อาศัย) หรือสถานที่ที่คล้ายกัน ชนิดของตู้ไฟฟ้าแบบเปิดหุ้ม กล่องเดี่ยว ติดตั้งภายในอาคารประจำที่ ติดตั้งอุปกรณ์ยึดติดกับที่ **
